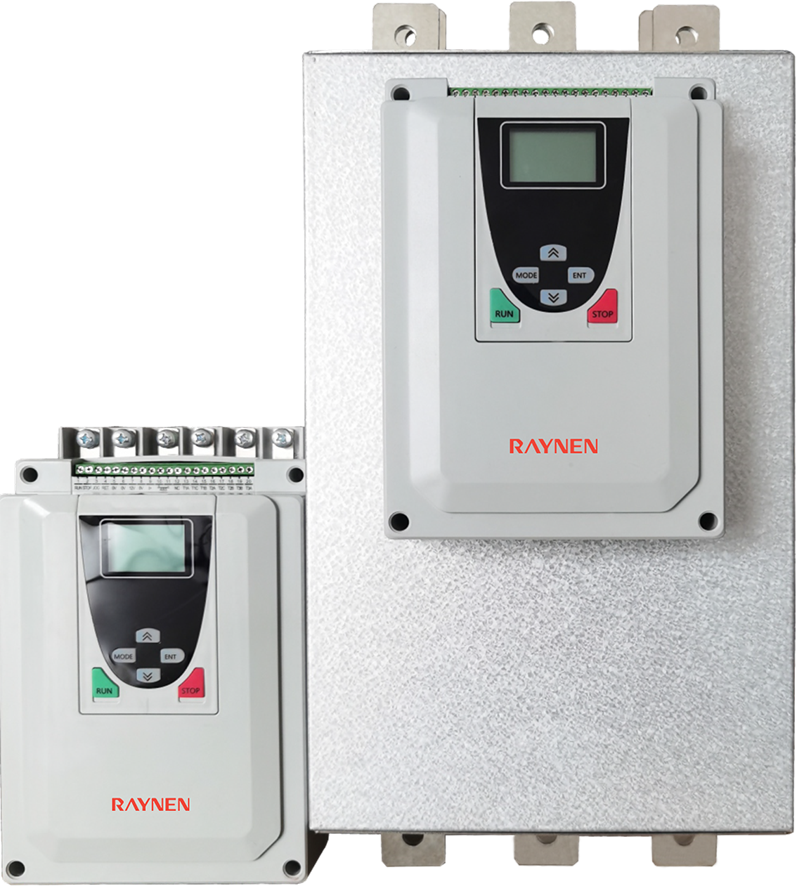

▲接線即接即動：采用出廠設置，RDS300即可起動，接線非常簡單
▲方便直觀的中文操作面板：使用簡單直觀的操作面板調整電機的參數，面板可插拔，中文漢顯讓操作更方便
▲直通連接簡化接線：在柜體中，易于集成，無論接觸器在柜體中的位置，都能方便的接線
▲旁路接觸器,減少損耗：起動結束，旁路接觸器起動，起動器內部發熱減少，損耗會降低到最小，所有保護功能仍可維持（過熱保護、過載保護、欠載保護、過載保護等）
▲遠程控制及數據傳輸：通訊功能用于遠程使用控制、監測和調整功能，通過RS485標準接口，可以與個人計算機和PLC等主機連接，多臺軟起動器的功能碼數據的一次寫入，以及存儲
▲低損耗設計：RDS300智能中文顯示軟起動器能夠通過下面的方式持續性的改善電機的運行狀況:
采用了自適應的軟起動控制技術，在任何狀態下都能保證電機速度曲線的平滑連續并且是單調上升的，不會出現速度拐點
降低機械和液壓應力
降低配電系統的負荷(電壓峰值、過電流)
限制能量損耗及溫升等等
| 軟起動器型號 | 適配電機功率（KW） | 額定電流（A） |
|---|---|---|
RDS300-T3-5 | 5.5 | 11 |
RDS300-T3-7 | 7.5 | 15 |
RDS300-T3-11 | 11 | 23 |
RDS300-T3-15 | 15 | 30 |
RDS300-T3-18 | 18.5 | 37 |
RDS300-T3-22 | 22 | 45 |
RDS300-T3-30 | 30 | 60 |
RDS300-T3-37 | 37 | 75 |
RDS300-T3-45 | 45 | 90 |
RDS300-T3-55 | 55 | 110 |
RDS300-T3-75 | 75 | 150 |
RDS300-T3-90 | 90 | 180 |
RDS300-T3-110 | 115 | 230 |
RDS300-T3-132 | 132 | 264 |
RDS300-T3-160 | 160 | 320 |
RDS300-T3-185 | 185 | 370 |
RDS300-T3-200 | 200 | 400 |
RDS300-T3-250 | 250 | 500 |
RDS300-T3-280 | 280 | 560 |
RDS300-T3-320 | 320 | 640 |
RDS300-T3-400 | 400 | 800 |
RDS300-T3-450 | 450 | 900 |
RDS300-T3-500 | 500 | 1000 |
■電氣特性：
| 項 目 | 電 氣 特 性 |
|---|---|
| 三相電源電壓（VAC） | 380V±15% |
| 頻率 | 50Hz(60Hz訂貨時請說明） |
| 適用電機 | 鼠籠式三相異步電機 |
| 起動頻率 | 視負載情況而定,建議每小時不超過6次 |
■控制電路特性：
| 項 目 | 控 制 電 路 特 性 | |
|---|---|---|
| 交流電源輸入端子 | R、S、T | 電源輸入端子，連接三相交流電源：380V，50 Hz |
| 外界旁路接觸器專用端子 | L21、L22、L23 | 旁路專用端子，連接旁路接觸器 |
| 軟起動器輸出端子 | U、V、W | 軟起動器輸出端子，連接電機 |
| 外控起動端子 | RUN | 兩線控制時,RUN與0V短接可外控起動,RUN與0V斷開可外控停機； 三線控制時，RUN與0V短接（脈沖）可外控起動 |
| 外控停止端子 | STOP | 三線控制時，STOP與0V斷開可外控停機 |
| 外控點動端子 | JOG | JOG與0V短接可實現電動 |
| 外控復位端子 | RET | RET與0V短接可實現故障復位 |
| 控制信號公共端子 | 0V | 控制端子電路電源參考點 |
| 直流12V輸出 | 0V? 12V | 直流電源輸出：12V、100mA |
| 直流4-20mA輸出 | 0V I+ | 直流電流輸出：4-20mA、≤400Ω，20mA對應2倍軟起動器額定電流 I電機=I軟起額定*（I4-20mA-4）/8 |
| Modbus RTU通信 | 485+ 485- | RS485+：A RS485-：B |
| 可編程輸出 | T1B T1C T1A | TXA-TXC：常開觸點，5A@250VAV，5A@30VDC TXB-TXC：常閉觸點，3A@250VAV，3A@30VDC |
| 故障輸出 | T2B T2C T2A | |
| 旁路輸出 | T3C T3A | T3A-T3C：常開觸點，8A@250VAV |
■環境條件：
| 項 目 | 環 境 條 件 | ||
|---|---|---|---|
| 抗沖擊 | 15g,11ms | 環境濕度 | 95%無冷凝或積水 |
| 工作溫度/貯存溫度 | -25~40℃/-40℃~85℃ | 海拔高度 | 1.海拔低于1000m 時，按額定容量使用 2.海拔在 1000~3000m 時，需要降容使用每升高100m 降容1% |
| 冷卻方式 | 自然風冷 | ||
